ما هي الاختلافات بين صمامات النبض ذات الزاوية اليمنى والمغمورة والمستقيمة؟ كيفية الاختيار على أساس المتطلبات؟

بصفته مكونات التشغيل الرئيسية في أنظمة تنظيف النفاث النبضي، يعمل صمام النبض الكهرومغناطيسي بمثابة "مفتاح" للهواء المضغوط لمجمعات الغبار ذات النفث النبضي. يؤثر أدائه بشكل مباشر على قدرة المعالجة للمجمع وكفاءة التقاط الغبار. لمساعدة مستخدمي الصناعة على الفهم الدقيق للاختلافات التقنية بين أنواع الصمامات النبضية الرئيسية الثلاثة - الزاوية اليمنى والمغمورة والمباشرة - وصياغة خطط الاختيار بشكل علمي، توضح هذه المقالة بشكل منهجي الهيكل والمبادئ والسيناريوهات القابلة للتطبيق لهذه الصمامات بناءً على المواصفات الفنية الصناعية وخصائص المنتج. وهو يوفر مرجعًا للتصميم الهندسي لإزالة الغبار وتشغيل المعدات وصيانتها.

I. التعريفات الأساسية والسمات الهيكلية لأنواع صمامات النبض الثلاثة

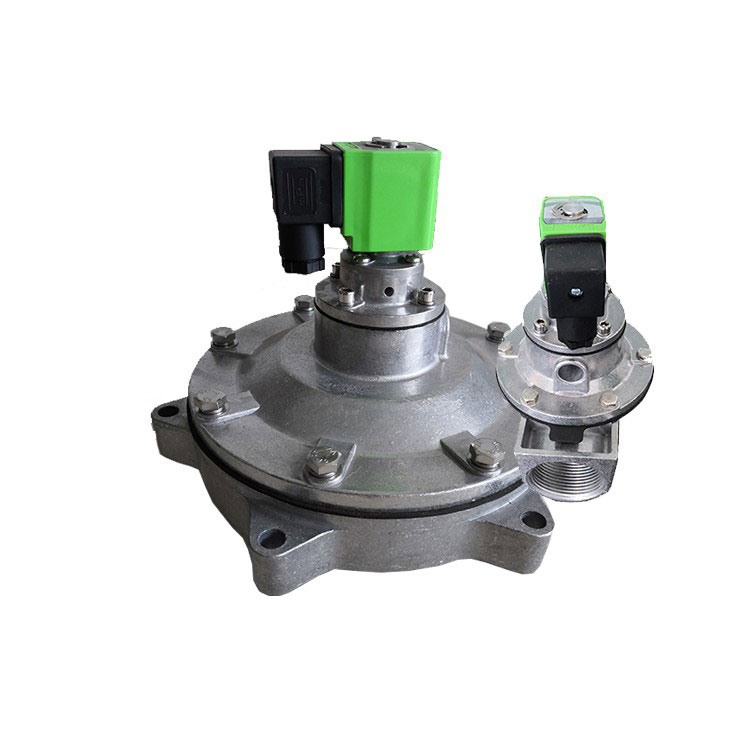

صمام النبض الكهرومغناطيسي ذو الزاوية اليمنى

ما يميزه هو أن أنابيب مدخل ومخرج الهواء لصمام الزاوية اليمنى تكون بزاوية 90 درجة. جسم الصمام وغطاء المحرك مصبوبان باستخدام مادة سبائك الألومنيوم. بعد معالجة السطح، فإنها تظهر مقاومة ممتازة للتآكل. يتم إنتاج الحجاب الحاجز وحشية الختم باستخدام عملية مركبة مبركن. تتكون المواد الخام لرأس الدليل الكهرومغناطيسي من مواد مغناطيسية عالية الكفاءة ومواد درع مغناطيسي من الفولاذ المقاوم للصدأ. المكونات الأساسية مثل النوابض والمثبتات مصنوعة من الفولاذ المقاوم للصدأ. طريقة التوصيل: يتم إدخال أنبوب موزع الهواء (خزان الهواء) وأنبوب نفخ مجمع الغبار في مدخل ومخرج الصمام على التوالي، ويتم إغلاقهما بواسطة صواميل الضغط في كلا الطرفين.

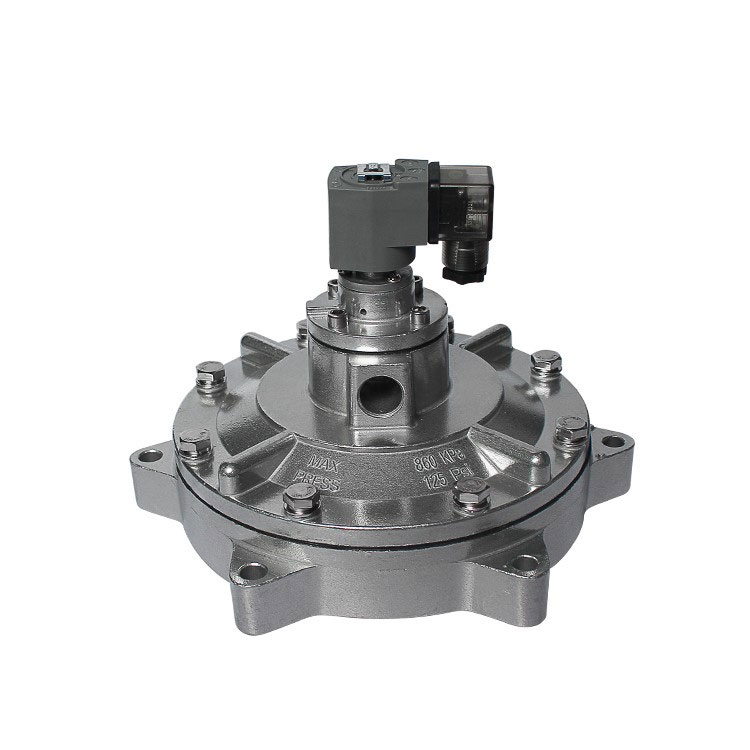

صمام النبض الكهرومغناطيسي المغمور

يتكون من رأس طيار كهرومغناطيسي، ومجموعة الحجاب الحاجز (الحجاب الحاجز، وزنبرك الضغط، والختم)، وجسم الصمام. يتم تركيبه مغمورًا داخل خزان الهواء، ويتصل بالخزان عبر شفة. يقع منفذ المخرج في موقع مركزي داخل جسم الصمام داخل الخزان، ويمتد عبر مكونات مثل جهاز اختراق الجدار للدخول إلى غرفة النفخ للتشغيل. يتميز هذا النوع من الصمامات بتصميم قناة التدفق الأمثل الذي يقلل بشكل فعال من مقاومة تدفق الغاز، مما يضمن التشغيل المستقر حتى في ظل ظروف الضغط المنخفض. هذا التصميم يقلل من استهلاك الطاقة ويطيل عمر الحجاب الحاجز.

صمام النبض الكهرومغناطيسي المباشر

تتم محاذاة الخطوط المركزية لمدخل ومخرج الهواء في خط مستقيم دون انحراف زاوي، مع تحديد اتجاه تدفق الغاز بوضوح على سطح جسم الصمام. يتضمن التثبيت توصيل أحد طرفي أنبوب الهواء الممتد من خزان الهواء والطرف الآخر بأنبوب الهواء الخاص بغرفة النفخ. هيكلها البسيط يسهل عملية التركيب، مما يجعلها مكونًا شائعًا في مجمعات الغبار النبضي لخزان الهواء.

ثانيا. التحليل المقارن لمبادئ العمل المشتركة والمتميزة

مبدأ عمل صمامات النبض ذات الزاوية اليمنى

يقسم الحجاب الحاجز الموجود داخل الصمام إلى حجرات هواء أمامية وخلفية. عند إمداد الهواء المضغوط، فإنه يدخل إلى الحجرة الخلفية عبر منفذ الخانق. يجبر الضغط الموجود في الحجرة الخلفية الحجاب الحاجز على إغلاق منفذ المخرج، مما يضع الصمام في الحالة "المغلقة".

تعمل الإشارة الكهربائية الصادرة من أداة التحكم في نفث النبض على تحريك عضو صمام النبض الكهرومغناطيسي، مما يؤدي إلى فتح فتحة تهوية الغرفة الخلفية. ينخفض ​​ضغط الحجرة الخلفية بسرعة، مما يؤدي إلى تراجع الحجاب الحاجز. ثم يتدفق الهواء المضغوط عبر مخرج الصمام، مما يضع صمام النبض في الحالة "المفتوحة". يؤدي الإطلاق الفوري للهواء المضغوط إلى إنشاء تيار نفاث.

عندما تتوقف الإشارة الكهربائية من وحدة التحكم بالنبض، تتم إعادة ضبط عضو صمام الصمام. تُغلق فتحة تهوية الحجرة الخلفية، ويرتفع الضغط في الحجرة الخلفية، مما يجبر الحجاب الحاجز على الرجوع إلى مخرج الصمام. يعود صمام النبض إلى الحالة "المغلقة".

مبدأ العمل لصمام النبض المغمور

ينقسم صمام النبض إلى غرف أمامية وخلفية. عندما يتم توفير الهواء المضغوط، فإنه يدخل إلى الغرفة الخلفية من خلال فتحة الخانق. يجبر الضغط الموجود في الحجرة الخلفية الحجاب الحاجز على إغلاق مخرج الصمام، مما يحافظ على صمام النبض في الحالة "المغلقة".

عندما تقوم إشارة كهربائية من وحدة التحكم بالنبض بتحريك عضو صمام الصمام، يتم فتح فتحة تهوية الغرفة الخلفية. يؤدي فقدان الضغط السريع في الحجرة الخلفية إلى تحرك الحجاب الحاجز، مما يسمح للهواء المضغوط بالتفريغ عبر مخرج الصمام. يدخل صمام النبض إلى الحالة "المفتوحة"، ويطلق دفعة من الهواء المضغوط للحظات.

عندما تتوقف الإشارة الكهربائية من وحدة التحكم في النبض، تتم إعادة ضبط عضو صمام الصمام، وتغلق فتحة تهوية الحجرة الخلفية، ويرتفع الضغط في الحجرة الخلفية، مما يجبر الحجاب الحاجز على إغلاق مخرج الصمام. يعود صمام النبض إلى الحالة "المغلقة".

مبدأ العمل لصمام النبض المستقيم

1. إغلاق انقطاع التيار الكهربائي: يدخل الهواء المضغوط إلى الحجرة الخلفية من خلال فتحة الخانق. ضغط الغرفة الخلفية > ضغط الغرفة الأمامية، مما يدفع الحجاب الحاجز لإغلاق مخرج الصمام الرئيسي، وإغلاق الصمام.

2. فتح التشغيل: ترسل وحدة التحكم النبضية إشارة، والقوة الكهرومغناطيسية ترفع عضو الإنتاج، وتفتح فتحة التهوية. يتم خفض ضغط الحجرة الخلفية بسرعة، مما يؤدي إلى حدوث فرق في الضغط بين الحجرتين الأمامية والخلفية. يتحرك الحجاب الحاجز للخلف، ويفتح منفذ الصمام الرئيسي، ويتم نفخ الهواء المضغوط.

3. إعادة ضبط انقطاع التيار الكهربائي: عندما تتوقف الإشارة الكهربائية، يعود زنبرك المحرك، ويغلق فتحة التهوية. يتم استعادة الضغط في الحجرة الخلفية من خلال فتحة الخانق، مما يؤدي إلى إعادة ضبط الحجاب الحاجز وإغلاق منفذ الصمام الرئيسي، والعودة إلى الحالة الأولية.

ثالثا. المعايير الفنية الرئيسية ومعايير الاختيار

توحيد المعايير الفنية الأساسية: تعمل صمامات النبض المحلية ذات الزاوية اليمنى والمستقيمة ضمن نطاق ضغط يتراوح بين 0.4 و0.6 ميجا باسكال. تعمل النظائر المستوردة بشكل موحد عند 0.4-0.6MPa بغض النظر عن النوع. لا تظهر كلتا الفئتين أي اختلافات جوهرية في تحمل الضغط أو تقييمات ضغط التطبيق.

ثلاثة مبادئ أساسية للاختيار العلمي

1. مبدأ توافق ضغط التشغيل: بالنسبة لسيناريوهات الضغط المنخفض (التي تتطلب انخفاض ضغط مصدر الهواء)، قم بإعطاء الأولوية لصمامات النبض الكهرومغناطيسي المغمورة. بالنسبة لظروف الضغط القياسية (0.4-0.6MPa)، حدد بمرونة الأنواع ذات الزاوية اليمنى أو الأنواع المستقيمة بناءً على قيود التثبيت.

2. مبدأ مطابقة مساحة التثبيت: عندما يتم محاذاة خزان الهواء وأنبوب النفخ عموديًا، استخدم صمامات النبض الكهرومغناطيسي ذات الزاوية اليمنى. بالنسبة للتخطيطات الخطية، استخدم صمامات النبض الكهرومغناطيسي المباشرة. عند الحاجة إلى التركيب الداخلي داخل خزان الهواء، يفضل استخدام صمامات النبض الكهرومغناطيسي المغمورة.

3. مبدأ مراسلة نوع المعدات: يجب على مجمعات الغبار النبضية في صندوق الهواء أن تستخدم في المقام الأول صمامات النبض الكهرومغناطيسي المستقيمة. يمكن لمجمعات الغبار الكيس النبضي اختيار صمامات النبض الكهرومغناطيسي ذات الزاوية اليمنى بناءً على زاوية التثبيت. بالنسبة لأنظمة جمع الغبار الكبيرة التي تعمل تحت ظروف الضغط المنخفض، يوصى باستخدام صمامات النبض الكهرومغناطيسي المغمورة.

رابعا. سياق تطبيق الصناعة والتوقعات

يستخدم صمام النبض الكهرومغناطيسي على نطاق واسع في تطبيقات جمع الغبار، واستقرار أدائه يؤثر بشكل مباشر على كفاءة المعالجة البيئية واستمرارية الإنتاج الصناعي. مع استمرار تحسن المعايير البيئية، يستمر الطلب على صمامات النبض الموفرة للطاقة وطويلة العمر في الزيادة. يهدف هذا الإصدار من المقارنات الفنية وإرشادات الاختيار لثلاثة أنواع رئيسية من صمامات النبض إلى مساعدة مستخدمي الصناعة على تجنب مخاطر الاختيار، وتعزيز كفاءة نظام جمع الغبار، وتقليل تكاليف التشغيل. في المستقبل، ستركز التطورات التكنولوجية على التحكم الأكثر دقة في الضغط، وعمر الخدمة الممتد، والقدرة على التكيف على نطاق أوسع مع ظروف التشغيل المتنوعة، مما يوفر دعم المكونات الأساسية للتحول الصناعي الأخضر.
