صمام نبض المكبس
توفر آلة نجم Qingdao V1614718 صمام نبض المكبس ، ويستند إلى تصميم صمام النبض الكهرومغناطيسي الحاجز وتصميم آلية المكبس ، واعتماد بنية مضمنة ، مع أداء أقوى للهزاف وعمر خدمة أطول. ميزاتها الأساسية هي:
الميزات الهيكلية
تتألف مساحة الغرفة الخلفية للكهرومغناطيسي ، وهي جسم مكبس وجسم الصمام ، وأكبر من الغرفة الأمامية ، وتضمن القوة الهوائية حالة الإغلاق الحساسة.
إلغاء الحجاب الحاجز المطاط وينبخ الضغط ، واستخدام بنية المكبس عالية القوة ، يحسن بشكل كبير من المتانة.
يتم تقسيم مبدأ العمل في صمام نبض المكبس إلى مرحلتين:
حالة النفخ: بعد إدخال الإشارة بواسطة وحدة التحكم الكهربائية ، يفتح رأس الطيار الكهرومغناطيسي فتحة التفريغ ، ويرفع غاز الضغط في الغرفة الأمامية للمكبس إلى أعلى المكبس ويفتح قناة النفخ.
الحالة المغلقة: بعد اختفاء الإشارة ، يتم إغلاق ثقب التفريغ ، وضغط الغاز في الغرفة الخلفية للمكبس يدفع المكبس إلى إعادة تعيين ، ويتم إغلاق القناة.
المعيار الفني
ضغط العمل: 0.2 ~ 0.6mpa
مواصفات الجهد: DC24V أو AC220V/50Hz
درجة الحماية: IP65
وسيط العمل: الهواء النظيف
درجة الحرارة القابلة للتطبيق: نوع درجة حرارة الغرفة -25 ~ 85 ℃ ، نوع درجة الحرارة المرتفعة -25 ~ 230 ℃.
مدى الحياة: مليون مرة
مواصفات تثبيت صمام نبض المكبس
متطلبات الختم: يجب ملء الاتصال الملولب بشريط المواد الخام PTFE أو مانع تسرب الخيط ، ويجب أن يكون السطح المشترك لمربع توزيع الهواء ناعمًا ونظيفًا.
معالجة مصدر الهواء: يجب تثبيت أنبوب مدخل الهواء في صندوق توزيع الهواء مع مرشح ومنظم ، ويتم تجهيز الجزء السفلي بصمام التصريف لضمان أن يكون الهواء المضغوط جافًا وخاليًا من الشوائب.
دقة المعالجة: نهاية تثبيت حزمة الهواء ، وفقًا لمعالجة الشكل 2 ، لضمان أن تحمل الحجم وخشونة السطح.
متطلبات التنظيف: يجب تنظيف حقيبة الهواء وأنبوبها جيدًا قبل التثبيت لتجنب الحطام المتبقي.
اتصال
عند التثبيت مع المشعب المستدير ، يجب أن تكون الأبعاد وفقًا للشكل 3 لضمان مطابقة الاتصال (على سبيل المثال ، الفتحة φ150/φ120).

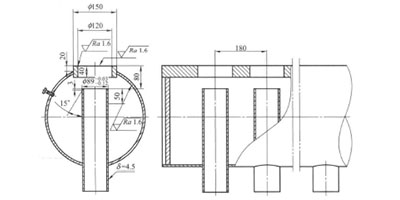

يحدد مخطط الآلات للاتصال المتعدد (الشكل 2) الأبعاد الرئيسية: عرض إجمالي 180 مم ، 15 درجة ، Δ = 4.5 مم الجدار.

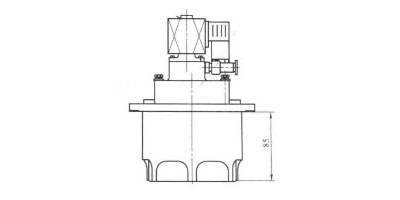

الأبعاد الخارجية

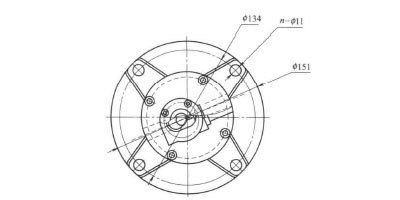

يظهر الشكل 3 الأبعاد الخارجية لصمام نبض المكبس 3 بوصة في الشكل 3 ، مع وجود معلمات رئيسية مثل الطول الإجمالي 134 ملم وثقوب التثبيت من φ151mm.
بفضل التصميم المدمج وترتيب أنبوب النفخ المرن ، يكون الصمام مناسبًا للطلب على تنظيف الرماد العالي الكفاءة في نظام إزالة الغبار الصناعي. من خلال تحسين بنية المكبس والتحكم الكهرومغناطيسي ، فإنه يحقق استجابة سريعة وتشغيل مستقر ، ويفي بالمتطلبات الصارمة للموثوقية والدقة لمنتجات التصدير.
- View as
مكبس الحاجز صمام
آلة Qingdao Star Machine بالجملة يتم استخدام صمام الحاجز المكبس لتنظيف الرش من رماد جامع الغبار. يتبنى هذا النوع من صمام النبض بنية مغمورة في مظروف الهواء والأشكال الهيكلية الأخرى بالمقارنة ، ويتم تقليل مقاومة مسار التدفق ، ويتم تقليل ضغط مصدر الهواء الحقن ، بحيث يمكن تطبيقه في تطبيقات الضغط المنخفض ، ويمكن أن يقلل من استهلاك الطاقة وتوسيع عمر الخدمة.
اقرأ أكثرإرسال استفسار
صمام التحكم في الحجاب الحاجز المكبس
آلة نجم Qingdao بالجملة يتم استخدام صمام التحكم في الحاجز المكبس لتنظيف رماد جامع الغبار. يمكنك أن تطمئن لشراء صمام التحكم في الحجاب الحاجز المكبس من مصنعنا.
اقرأ أكثرإرسال استفسار
صمام الحجاب الحاجز المكبس الموثوق
يحتوي صمام الحجاب الحاجز الموثوق للمكبس على مجموعة واسعة من التطبيقات ويمكن استخدامه في مجموعة متنوعة من الصناعات مثل الأدوية ، والطاقة الحرارية ، والأسمدة ، وما إلى ذلك.
اقرأ أكثرإرسال استفسار
عالية الكفاءة صمام الحجاب الحاجز المكبس
تم تصميم صمام الحجاب الحاجز العالي الكفاءة ، المصمم بتكنولوجيا متطورة والمواد الوعرة ، يحل أكثر المشكلات أهمية للمهندسين والمشغلين وفرق الصيانة عبر الصناعات.
اقرأ أكثرإرسال استفسار

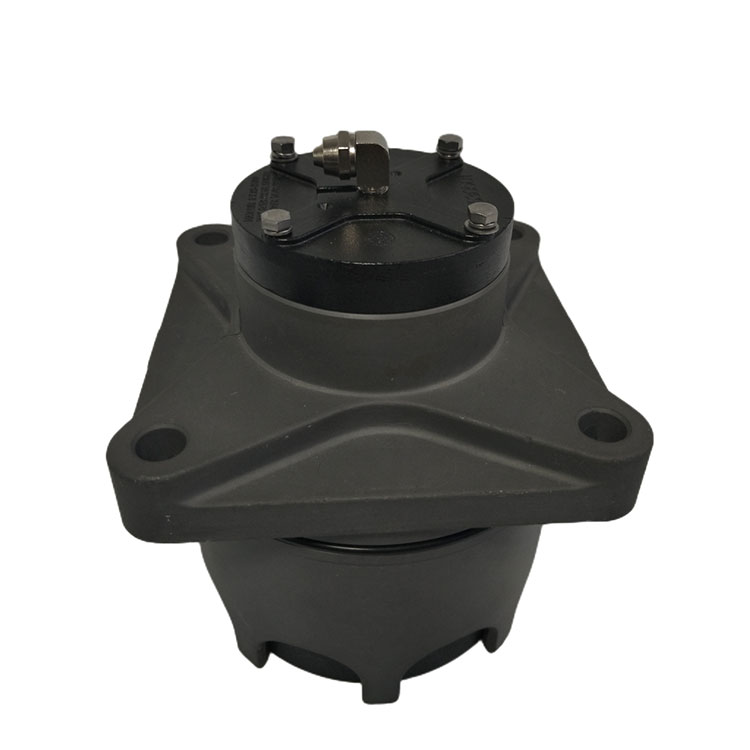

DN100 Starmachinechina Valve مع Parker المناسب
شركة تشينغداو ستار آلي تكنولوجيا ، المحدودة. هي الشركة المصنعة المحترفة لإزالة الغبار DN100 Starmachinechina Valve مع Parker المناسب. لدينا أكثر من 20 عامًا من الخبرة في الإنتاج والمبيعات في مجالات معدات إزالة الغبار وتنقية الغبار. نلتزم بفلسفة الأعمال "النزاهة والكفاءة والتعاون والابتكار" ، مع الجودة أولاً ، والتكنولوجيا المتقدمة ، والإنتاج الدقيق ، والإدارة الصادقة ، والخدمة الفعالة. نحن ندعم عملائنا بأعلى جودة المنتجات وتكنولوجيا الدقة الفائقة.
اقرأ أكثرإرسال استفسار

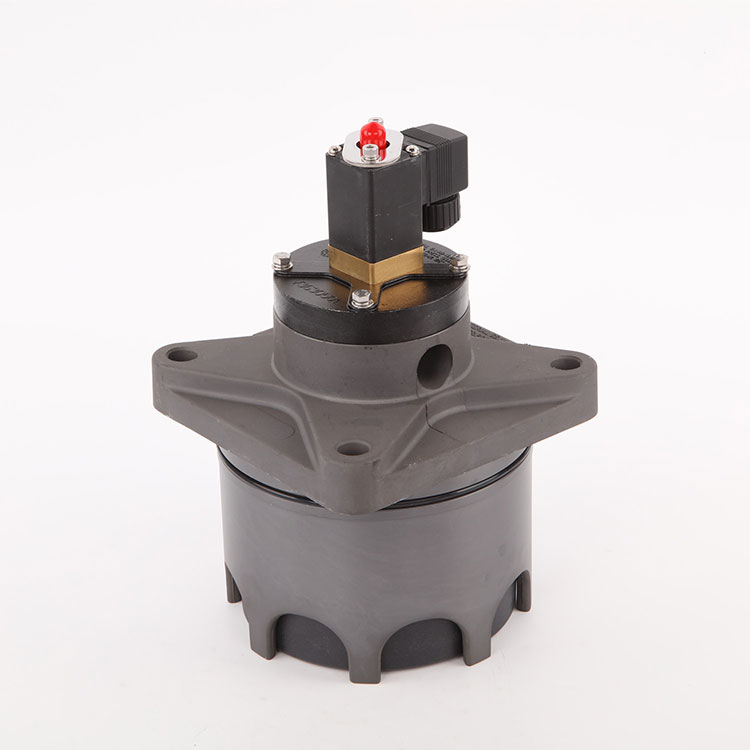

صمام تنظيف نسيج نبض المكبس
