صمام نبض المكبس
توفر آلة نجم Qingdao V1614718 صمام نبض المكبس ، ويستند إلى تصميم صمام النبض الكهرومغناطيسي الحاجز وتصميم آلية المكبس ، واعتماد بنية مضمنة ، مع أداء أقوى للهزاف وعمر خدمة أطول. ميزاتها الأساسية هي:
الميزات الهيكلية
تتألف مساحة الغرفة الخلفية للكهرومغناطيسي ، وهي جسم مكبس وجسم الصمام ، وأكبر من الغرفة الأمامية ، وتضمن القوة الهوائية حالة الإغلاق الحساسة.
إلغاء الحجاب الحاجز المطاط وينبخ الضغط ، واستخدام بنية المكبس عالية القوة ، يحسن بشكل كبير من المتانة.
يتم تقسيم مبدأ العمل في صمام نبض المكبس إلى مرحلتين:
حالة النفخ: بعد إدخال الإشارة بواسطة وحدة التحكم الكهربائية ، يفتح رأس الطيار الكهرومغناطيسي فتحة التفريغ ، ويرفع غاز الضغط في الغرفة الأمامية للمكبس إلى أعلى المكبس ويفتح قناة النفخ.
الحالة المغلقة: بعد اختفاء الإشارة ، يتم إغلاق ثقب التفريغ ، وضغط الغاز في الغرفة الخلفية للمكبس يدفع المكبس إلى إعادة تعيين ، ويتم إغلاق القناة.
المعيار الفني
ضغط العمل: 0.2 ~ 0.6mpa
مواصفات الجهد: DC24V أو AC220V/50Hz
درجة الحماية: IP65
وسيط العمل: الهواء النظيف
درجة الحرارة القابلة للتطبيق: نوع درجة حرارة الغرفة -25 ~ 85 ℃ ، نوع درجة الحرارة المرتفعة -25 ~ 230 ℃.
مدى الحياة: مليون مرة
مواصفات تثبيت صمام نبض المكبس
متطلبات الختم: يجب ملء الاتصال الملولب بشريط المواد الخام PTFE أو مانع تسرب الخيط ، ويجب أن يكون السطح المشترك لمربع توزيع الهواء ناعمًا ونظيفًا.
معالجة مصدر الهواء: يجب تثبيت أنبوب مدخل الهواء في صندوق توزيع الهواء مع مرشح ومنظم ، ويتم تجهيز الجزء السفلي بصمام التصريف لضمان أن يكون الهواء المضغوط جافًا وخاليًا من الشوائب.
دقة المعالجة: نهاية تثبيت حزمة الهواء ، وفقًا لمعالجة الشكل 2 ، لضمان أن تحمل الحجم وخشونة السطح.
متطلبات التنظيف: يجب تنظيف حقيبة الهواء وأنبوبها جيدًا قبل التثبيت لتجنب الحطام المتبقي.
اتصال
عند التثبيت مع المشعب المستدير ، يجب أن تكون الأبعاد وفقًا للشكل 3 لضمان مطابقة الاتصال (على سبيل المثال ، الفتحة φ150/φ120).
يحدد مخطط الآلات للاتصال المتعدد (الشكل 2) الأبعاد الرئيسية: عرض إجمالي 180 مم ، 15 درجة ، Δ = 4.5 مم الجدار.
الأبعاد الخارجية
يظهر الشكل 3 الأبعاد الخارجية لصمام نبض المكبس 3 بوصة في الشكل 3 ، مع وجود معلمات رئيسية مثل الطول الإجمالي 134 ملم وثقوب التثبيت من φ151mm.
بفضل التصميم المدمج وترتيب أنبوب النفخ المرن ، يكون الصمام مناسبًا للطلب على تنظيف الرماد العالي الكفاءة في نظام إزالة الغبار الصناعي. من خلال تحسين بنية المكبس والتحكم الكهرومغناطيسي ، فإنه يحقق استجابة سريعة وتشغيل مستقر ، ويفي بالمتطلبات الصارمة للموثوقية والدقة لمنتجات التصدير.
- View as

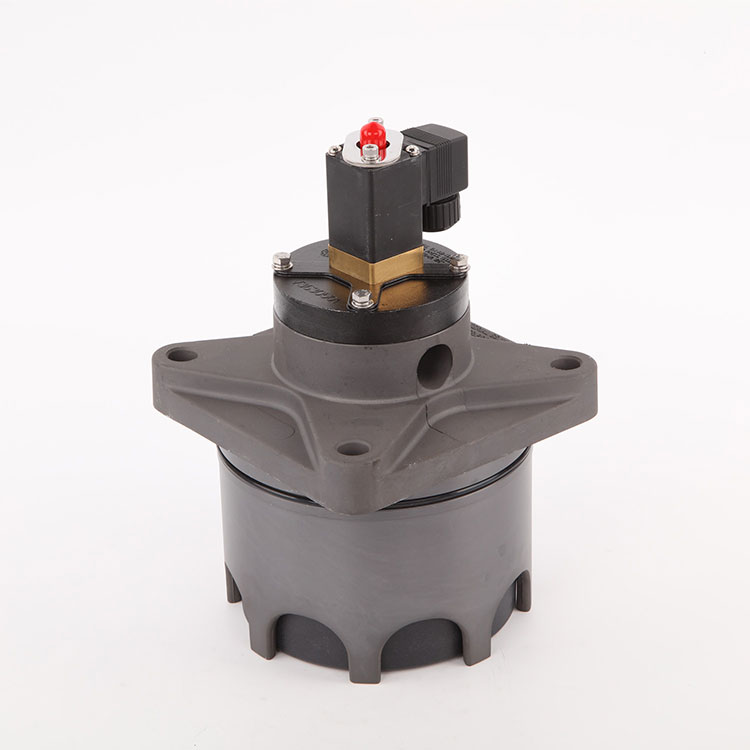

صمام هوائي لجامع غبار الهواء في الهواء
تشينغداو ستار آلة هي الشركة المصنعة المحترفة للصمام الهوائي لجامع الغبار الهوائي مع تجربة إنتاج وتصدير غنية. مجمع الغبار Baghouse هو جهاز تصفية الغبار من النوع الجاف ويتم استخدامه بشكل شائع في عمليات الإنتاج الصناعي لإزالة الغبار والملوثات الأخرى من الهواء. إنهم يعملون عن طريق تمرير الهواء من خلال سلسلة من المرشحات التي تصف الغبار وغيرها من الملوثات بمساعدة وحركة الصمام الهوائي لمجمع غبار الهواء. عندما يدخل الغاز المترب مرشح الحقيبة ، فإن الغبار ذو الجزيئات الكبيرة والجاذبية المحددة الكبيرة سوف يستقر ويسقط في قادوس الغبار بسبب الجاذبية ، وسيتم حظر الغاز الذي يحتوي على غبار ناعم عندما يمر عبر مادة المرشح ، بحيث يتم تنقية الغاز.
اقرأ أكثرإرسال استفسار
صمام الهواء اللولبي النبض المكبس
يعد صمام الهواء اللولبي النبضي عبارة عن صمام إزالة الغبار يرش الهواء المضغوط من خلال تيار النبض. وهي متوفرة في نماذج بثلاث بوصات وأربعة بوصات.
اقرأ أكثرإرسال استفسار

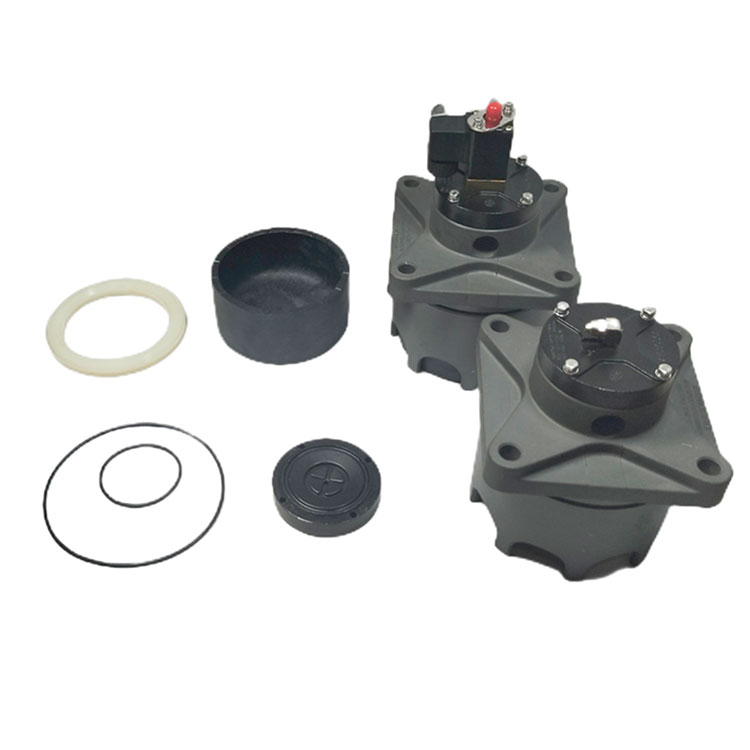

Starmachinechina 135 Pulse Jet Valve
Starmachinechina 135 Pulse Jet Valve هو من آلة Qingdao Star ، فهو يلعب دور التبديل في نظام إزالة الغبار في مرشح حقيبة النبض. يتم التحكم فيه عن طريق تلقي إشارة الخرج لمعدات التحكم في نفاث النبض ، بحيث يتم تنظيف الغبار في كيس المرشح ، وذلك لضمان الوظيفة وفعالية إزالة الغبار لغرفة المرشح.
اقرأ أكثرإرسال استفسار
صمام الملف اللولبي لإزالة الغبار
آلة Qingdao Star هي موزع بالجملة لصمام الملف اللولبي لإزالة الغبار ، والتي تستخدم الصمامات على نطاق واسع في مختلف الصناعات التي تحتاج إلى تصفية وتنقية الغازات ، مثل محطات توليد الكهرباء ، ومحطات الصلب ، ونباتات الأسمنت ، ومطاحن الورق ، ومصانع السيراميك ، والمحطات الكيميائية ، وما إلى ذلك. وعادة ما يكون صمام الملف اللولبي النبضي ، مع هيكل نوع خطوة دليل الحجاب الحاجز ، والمواد شائعة الاستخدام لسبائك الألومنيوم والفولاذ المقاوم للصدأ.
اقرأ أكثرإرسال استفسار

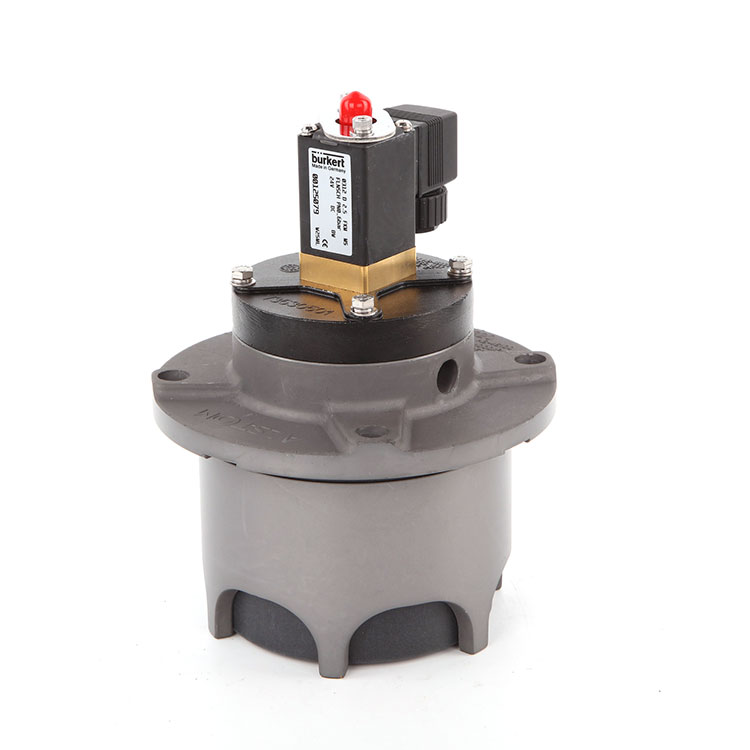

صمام الملف اللولبي لتنظيف الهواء
يمتلك صمام الملف اللولبي لتنظيف الهواء من طراز Qingdao مزايا بنية بسيطة ، وتكلفة منخفضة ، وكفاءة عالية ، وصيانة مريحة ، وقدرة قوية على التكيف. يتم التحكم في صمامات تنظيف الهواء بواسطة صمامات الملف اللولبي التجريبي ، والصمامات التجريبية لها جهد مختلف.
اقرأ أكثرإرسال استفسار

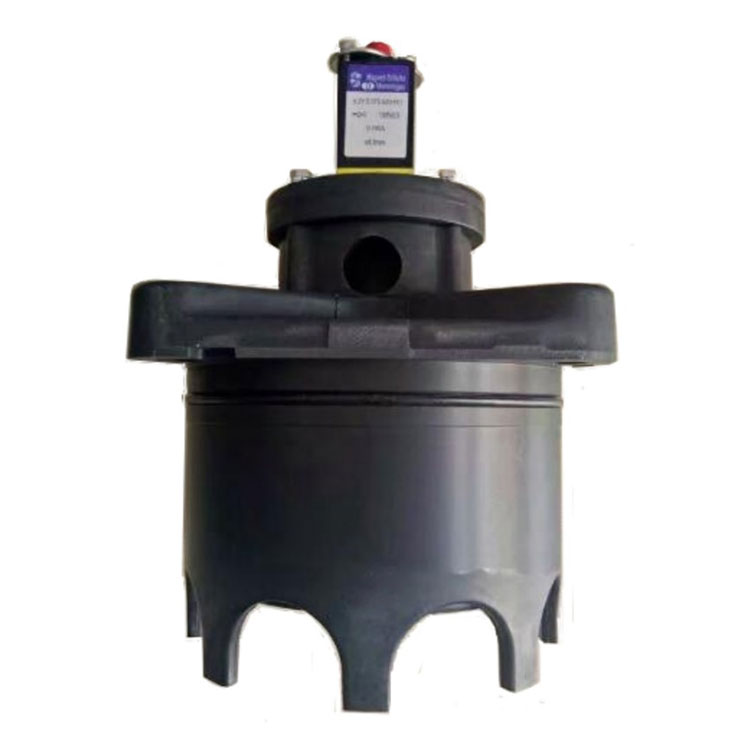

صمام الحجاب الحاجز الكهرومغناطيسي
آلة Qingdao Star هي مورد صمام الكهرومغناطيسي ، في الصناعة الكيميائية ، يستخدم هذا الصمام بشكل أساسي لتنظيف غبار الهواء. باعتبارها صناعة ملوثة للغاية ، فإن غاز العادم المترب في المصنع لا يفضي إلى حماية البيئة والتنمية المستدامة. يمكن أن يؤدي استخدام صمامات إزالة الغبار إلى إزالة الغبار من الغاز وتصريف الهواء النظيف نسبيًا.
اقرأ أكثرإرسال استفسار
مرحبًا بكم في Machine ، حيث يمكنك الحصول على من الدرجة الأولى صمام نبض المكبس مباشرة من مصنعنا المتطور في الصين. بصفته الشركة المصنعة والمورد البارز لـ صمام نبض المكبس ، اختر Machine لتجربة مزيج من الجودة الاستثنائية ، والمتانة التي لا مثيل لها ، والالتزام الثابت برضا العملاء. منتجاتنا متوفرة بسهولة في المخزون لشراء الجملة ، مما يوفر لك منتجات رخيصة.
