كيفية اختيار ومطابقة صمام النبض الكهرومغناطيسي لمرشح الكيس؟

في مجال التحكم في الغبار الصناعي، يحدد نظام إزالة الرماد الخاص بمرشح الأكياس بشكل مباشر الكفاءة التشغيلية واستقرار المعدات. باعتبارها المحرك الأساسي لنظام إزالة الرماد، يعد اختيار وتكوين صمامات النبض الكهرومغناطيسي أمرًا بالغ الأهمية. لا يمكن أن يؤدي الاختيار غير الصحيح إلى زيادة المقاومة في مجمع الغبار وانخفاض حجم هواء المعالجة فحسب، بل قد يتسبب أيضًا في حدوث خلل في المعدات. لذلك، يعد اختيار وتكوين صمامات النبض الكهرومغناطيسي بطريقة علمية ومعقولة أمرًا أساسيًا لضمان التشغيل الفعال لنظام إزالة الغبار.

I. توضيح المبادئ الأساسية لاختيار صمامات النبض

إن مصمم مرشح الكيس هو هيئة اتخاذ القرار لاختيار صمامات النبض الكهرومغناطيسي.

تعد إزالة الرماد إجراءً مهمًا لضمان التشغيل الطبيعي لمرشح كيس النبض.يوفر صمام النبض مصدر الهواء، في حين أن نقل وتوزيع أنبوب النفخ وخصائص الاستجابة لكيس الفلتر تحدد بشكل مشترك التأثير النهائي. يجب أن يتطابق أداء النفخ وحجم الهواء لصمام النبضكعكة الغبار المتكونة على سطح كيس الفلتر.يمكن أن تؤدي إزالة الرماد غير الكافية إلى زيادة مقاومة المعدات، وانخفاض حجم هواء المعالجة، وتدهور ظروف تشغيل النظام؛ قد تؤدي إزالة الرماد المفرط إلى تلف كيس الفلتر وزيادة انبعاث الجسيمات الدقيقة. ولذلك، فإن الاختيار الدقيق لصمام النبض هو المفتاح الفني لتحقيق التوازن بين مقاومة المعدات وكفاءة الترشيح.

إن قدرة النفخ لصمام النبض مقيدة بعوامل مختلفة في نظام إزالة الغبار.

من طرف الإدخال، يؤثر حجم وضغط صندوق توزيع الغاز، والقطر الداخلي لأنبوب إمداد الغاز، وقدرة إمداد الغاز للمصدر بشكل مباشر على أداء النفخ. من نهاية التحميل، فإن المادة والقطر والطول والكمية لكيس الفلتر، بالإضافة إلى درجة الحرارة والرطوبة واللزوجة للغبار، كلها تفرض متطلبات مختلفة على النفخ. لذلك، ليس من العلمي الحكم على قدرة صمام النبض على إزالة الغبار بناءً على قدرته على النفخ فقط.

ثانيا. إتقان الأنواع وظروف العمل المطبقة لصمامات النبض الرئيسية

حاليًا، يتم تصنيف صمامات النبض الكهرومغناطيسي بشكل أساسي إلى ثلاثة أنواع: الزاوية اليمنى، والمغمورة، والمستقيمة. يمتلك كل نوع خصائص هيكلية وأداءية مميزة، مما يجعلها مناسبة لظروف العمل المختلفة.

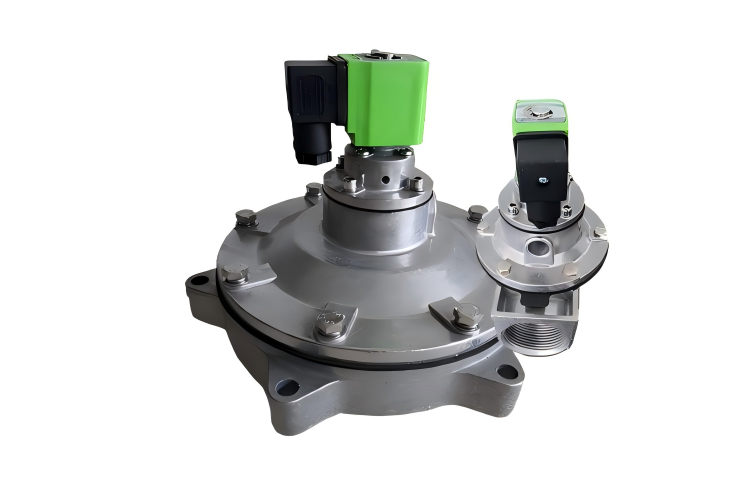

صمام النبض ذو الزاوية اليمنى هو نوع شائع، يتميز بوجود أنبوب مدخل ومخرج للهواء بزاوية قائمة قدرها 90 درجة. هذا النوع من الصمامات يعمل عادةً عند ضغط تشغيل يتراوح بين 0.4-0.6 ميجا باسكال، مع نطاق درجة حرارة محيطة يتراوح من -10 درجة مئوية إلى 55 درجة مئوية ومستوى رطوبة نسبية لا يتجاوز 85%. ونظرًا لبنيتها المدمجة، فإنها تُستخدم بشكل شائع في أنظمة إزالة الرماد عبر الإنترنت في ظل ظروف التشغيل التقليدية.

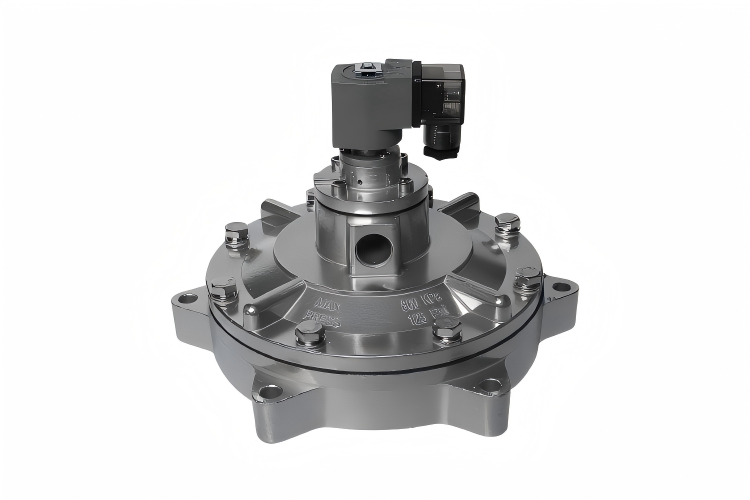

صمام النبض المغموريستمد اسمه من تركيبه داخل كيس الغاز. يقلل هذا الهيكل من مقاومة مسار التدفق ويقلل من ضغط مصدر الغاز المنفوخ، مما يجعله مناسبًا لتطبيقات الضغط المنخفض. يمكن أن يصل ضغط مصدر الغاز المنفوخ إلى 0.2-0.3 ميجا باسكال، مما يقلل من استهلاك الطاقة ويطيل عمر الحجاب الحاجز.

تتم محاذاة الخطوط المركزية لمدخل ومخرج الهواء لصمام النبض المستقيم. ميزتها هي التركيب المريح، وهي شائعة الاستخدام في مجمعات الغبار النبضية في صندوق الهواء؛ ومع ذلك، فإن العيب هو أن تدفق الهواء يواجه مقاومة أكبر عند المرور عبر جسم الصمام.

ثالثا. مطابقة دقيقة على أساس معلمات حالة التشغيل

عند اختيار النموذج، لا ينبغي للمرء الاعتماد فقط على الخبرة أو معلمة واحدة، ولكن يجب إجراء تحليل شامل يعتمد على ظروف التشغيل والمعلمات المحددة.

درجة حرارة التشغيل هي أساس مهم لاختيار النموذج.

على سبيل المثال، صمام النبض ذو الزاوية اليمنى عادة ما يكون مناسب للاستخدام في البيئات التي تتراوح من -10 درجة مئوية إلى 55 درجة مئوية. بالنسبة للبيئات الخاصة ذات درجة الحرارة المرتفعة أو المنخفضة، من الضروري تحديد مكونات الحجاب الحاجز مع مستويات مقاومة درجات الحرارة المقابلة أو المنتجات المخصصة خصيصًا.

يتم تحديد اختيار نوع الصمام حسب متطلبات ضغط إزالة الرماد.

إذا كان ضغط الهواء المضغوط الذي يوفره النظام منخفضًا نسبيًا (0.2-0.4 ميجا باسكال)، فيجب تفضيل صمام النبض المغمور؛ إذا كان الضغط كافيا (0.4-0.6 ميجاباسكال)، فيمكن تطبيق إما نوع الزاوية اليمنى أو النوع المستقيم.

ولا يمكن تجاهل خصائص الغبار أيضًا.

بالنسبة للغبار ذو اللزوجة العالية والتركيز العالي، يلزم وجود قدرة أقوى على إزالة الغبار، الأمر الذي يتطلب صمام نبضي بحجم نفخ كافٍ وأداء فتح مستقر.

رابعا. خاتمة

يعد نظام إزالة الرماد الخاص بمرشح الأكياس نظامًا معقدًا، كما أن اختيار وتكوين صمامات النبض ليس مجرد مسألة فنية ولكنه يتطلب أيضًا خبرة عملية غنية. بدءًا من تصميم صندوق توزيع الهواء وحتى ترتيب أنابيب الحقن واختيار الصمامات النبضية، تؤثر كل وصلة على التأثير النهائي لإزالة الرماد. مع تقدم تكنولوجيا الصناعة، يُعتقد أنه سيكون هناك المزيد من الأساليب العلمية والملاءمة لتوجيه اختيار وتكوين صمامات النبض في المستقبل، مما يعزز تطوير تكنولوجيا إزالة الغبار الصناعي نحو اتجاه أكثر كفاءة وتوفير الطاقة.

إذا كنت بحاجة إلى حل مخصص لصمام النبض الكهرومغناطيسي لمشروع إزالة الغبار الصناعي الخاص بك، فيرجى الاتصال بفريقنا الفني للحصول على مشورة مهنية مجانية.
