صمام النبض DMF-Z-20

صمام النبض الكهرومغناطيسي ذو الزاوية اليمنى DMF-Z-20 يعمل صمام النبض الكهرومغناطيسي (المعروف أيضًا باسم صمام الحجاب الحاجز) بمثابة "مفتاح" للهواء المضغوط لنظام تنظيف النفاث النبضي في مجمعات الغبار ذات الأكياس النفاثة النبضية. يتم التحكم فيه بواسطة إشارات من أداة التحكم في النفث النبضي، ويقوم بالتنظيف النفاث النبضي على أكياس الفلتر حسب الصف (أو الحجرة) بشكل متسلسل، مما يحافظ على مقاومة مجمع الغبار ضمن نطاق محدد مسبقًا لضمان قدرة المعالجة وكفاءة جمع الغبار.

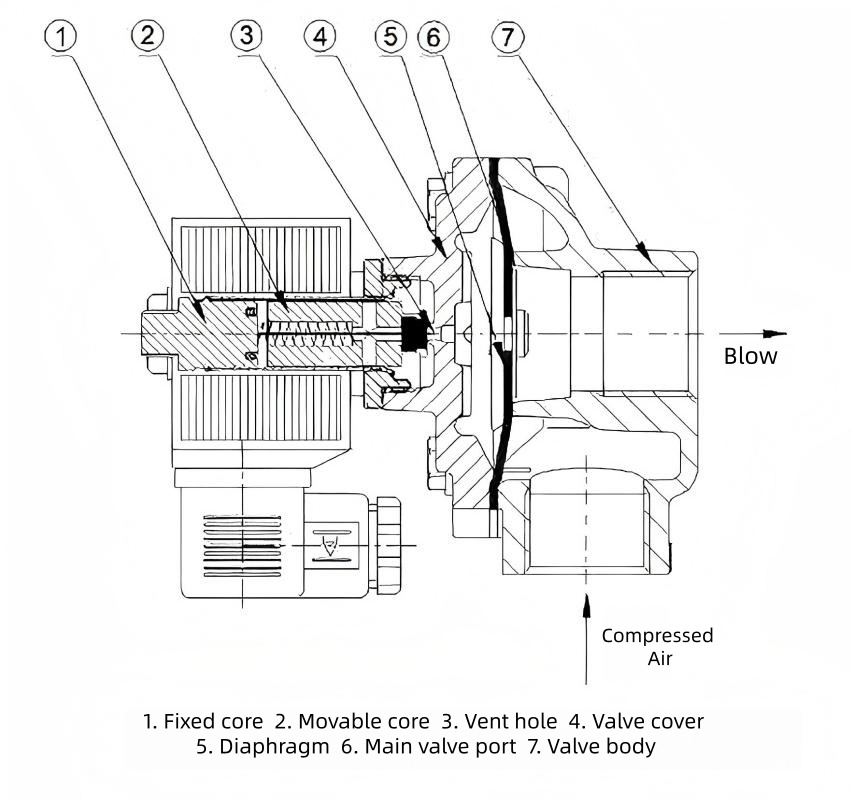

رسم تخطيطي:

الميزات الهيكلية:

DMF-Z-20 هو صمام ذو ملف لولبي نبضي كهربائي ذو زاوية قائمة. ميزاته الهيكلية هي كما يلي:

تصميم الزاوية اليمنى: يشكل المدخل والمخرج زاوية 90 درجة، مما يضمن تدفق الهواء بسلاسة وملاءمة للتركيب بين خزانات الهواء وأنابيب نفخ مجمع الغبار.

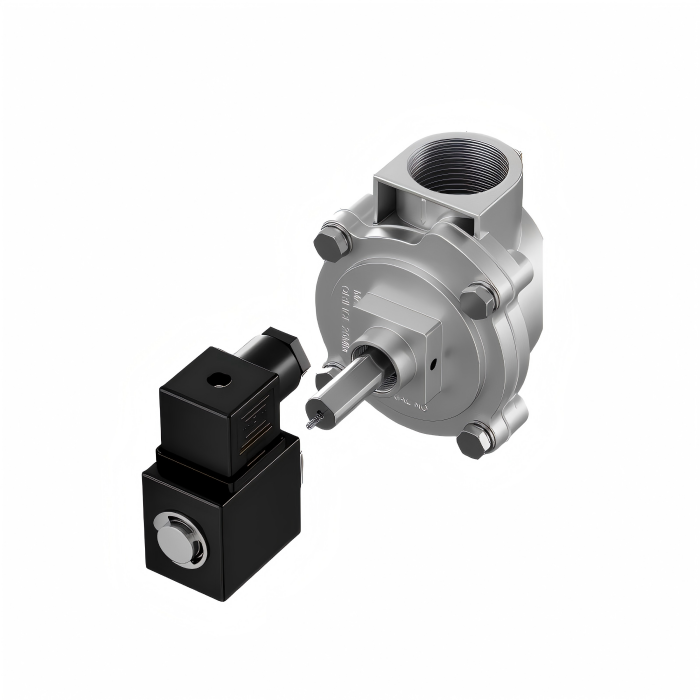

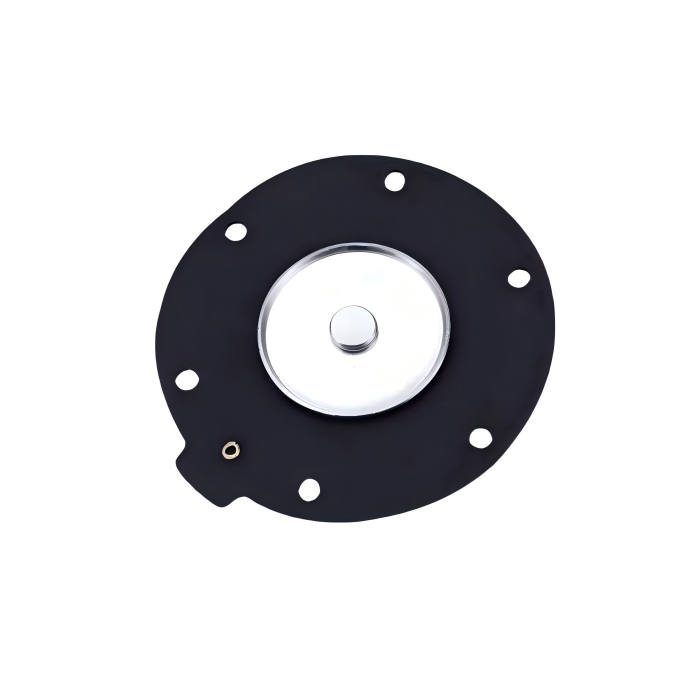

المكونات الرئيسية: تشتمل على رأس كهرومغناطيسي، وغشاء، وجسم صمام، وزنبرك. جسم الصمام مصنوع من سبائك الألومنيوم، في حين يتميز الحجاب الحاجز عادة بهيكل مقوى بنسيج مطاط النتريل، مما يوفر مقاومة التآكل وأداء الختم العالي.

طريقة الاتصال: تتميز بخيط توصيل G3/4 بوصة بقطر اسمي 20 مم.

تشغيل الحجاب الحاجز: يتم تشغيله بواسطة فرق الضغط الهوائي. عند تنشيطه، يفتح رأس الملف اللولبي منفذ التنفيس لتنفيس ضغط الحجرة الخلفية، مما يسمح لغاز الحجرة الأمامية برفع الحجاب الحاجز من أجل الارتداد. عند إلغاء الطاقة، يتم إعادة ضبط الزنبرك لإغلاق الفتحة، واستعادة حالة الغلق.

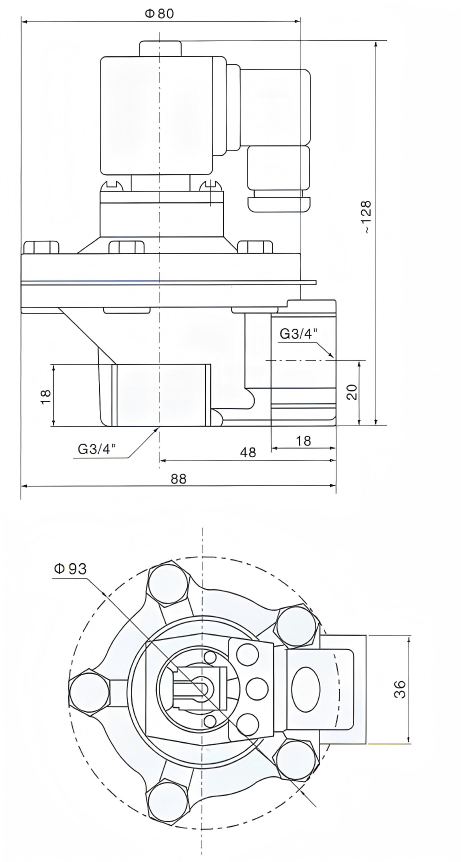

DMF-Z-20 الأبعاد الكلية:

المواصفات الفنية:

مبدأ العمل:

صمام النبض الكهرومغناطيسي ذو الزاوية اليمنى DMF-Z-20 يقسم الحجاب الحاجز صمام النبض الكهرومغناطيسي إلى غرف هواء أمامية وخلفية. عندما يتم توفير الهواء المضغوط، فإنه يدخل الغرفة الخلفية من خلال فتحة الخانق. عند هذه النقطة، يجبر ضغط الحجرة الخلفية مجموعة الحجاب الحاجز على إغلاق مخرج الصمام، مما يضع صمام النبض الكهرومغناطيسي في الحالة "المغلقة".

تؤدي الإشارة الكهربائية الصادرة من أداة التحكم في النفث النبضي إلى تراجع عضو إنتاج الصمام. يؤدي هذا إلى فتح منفذ العادم في الحجرة الخلفية، مما يؤدي إلى خفض ضغطه بسرعة. تتحرك مجموعة الحجاب الحاجز للخلف، مما يسمح للهواء المضغوط بالتدفق عبر مخرج الصمام. يدخل الصمام في الحالة "المفتوحة".

عندما تتوقف الإشارة الكهربائية من وحدة التحكم النفاثة النبضية، تتم إعادة ضبط عضو الإنتاج الخاص بصمام النبض الكهرومغناطيسي. يُغلق منفذ العادم الخاص بالغرفة الخلفية، ويزداد الضغط في الحجرة الخلفية، مما يجبر مجموعة الحجاب الحاجز على الإغلاق بإحكام على مخرج الصمام. يعود صمام النبض الكهرومغناطيسي إلى الحالة "المغلقة".

مجالات التطبيق:

تم تصميم قلب DMF-Z-20 لأنظمة تنظيف مجمعات الغبار ذات الأكياس النفاثة النبضية، المتوافقة مع أكياس الفلتر، وخراطيش الفلتر، وأنابيب السيراميك، وعناصر الترشيح الأخرى. إنه بمثابة "مفتاح" للهواء المضغوط لنظام الارتداد. وتتركز تطبيقاته في البيئات الصناعية عالية الغبار:

التحكم في الغبار البيئي:أنظمة التنظيف النفاث النبضي متوافقة مع مجمعات الغبار المختلفة للأكياس/الخرطوشات.

التصنيع الصناعي:مواد البناء (الأسمنت/الجير)، المعادن (الصلب/الصهر)، التعدين، المواد الكيميائية، الأدوية، معالجة الأعلاف، الأعمال الخشبية، صناعة الورق، إلخ.

تطبيقات أخرى:النفخ المساعد في أنظمة نقل الهواء، والمعدات/ظروف التشغيل التي تتطلب تنظيف النفاث النبضي.
