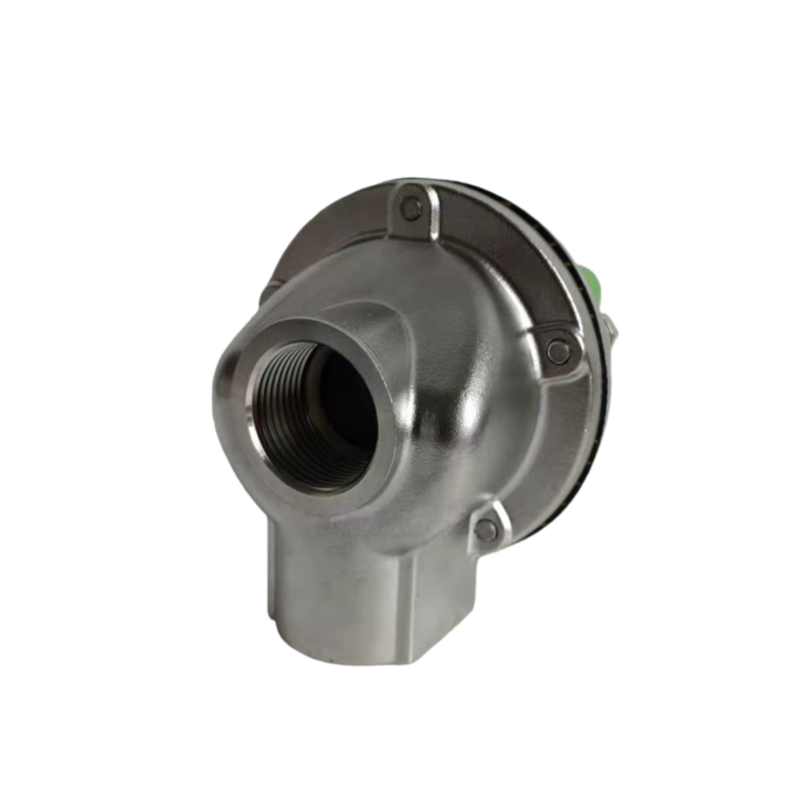

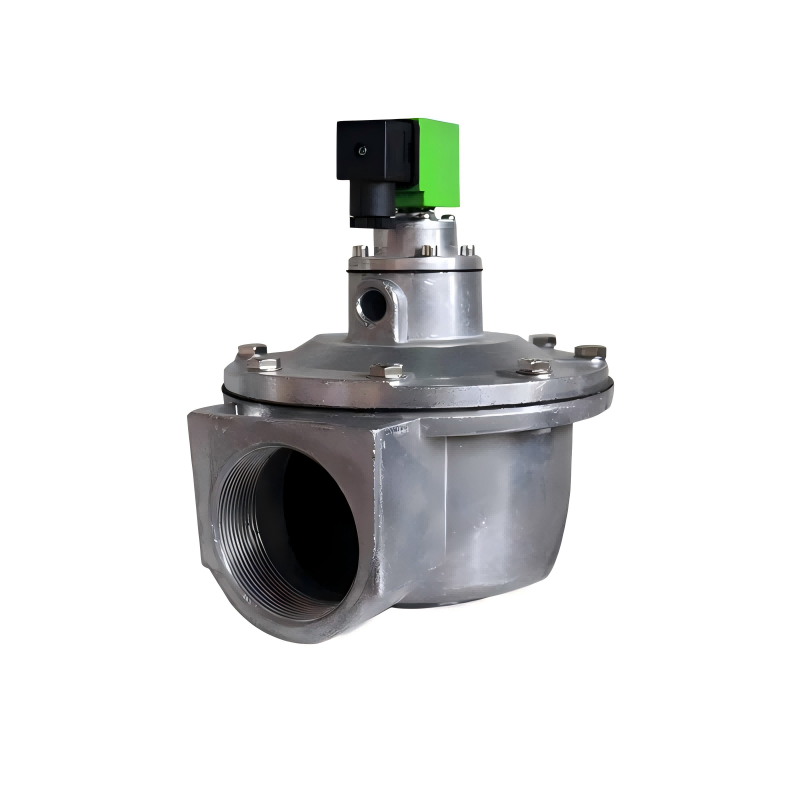

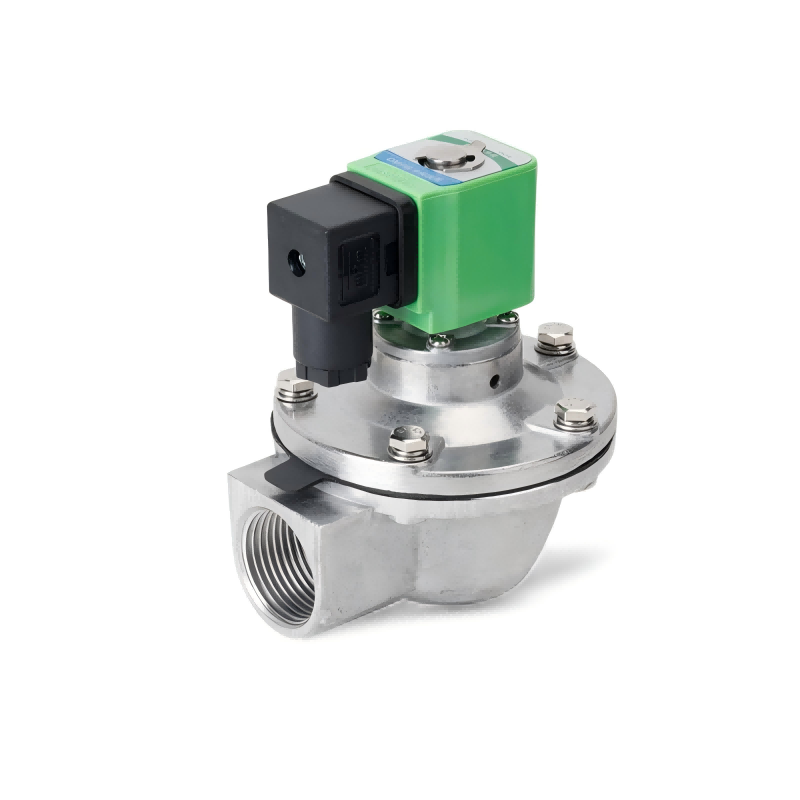

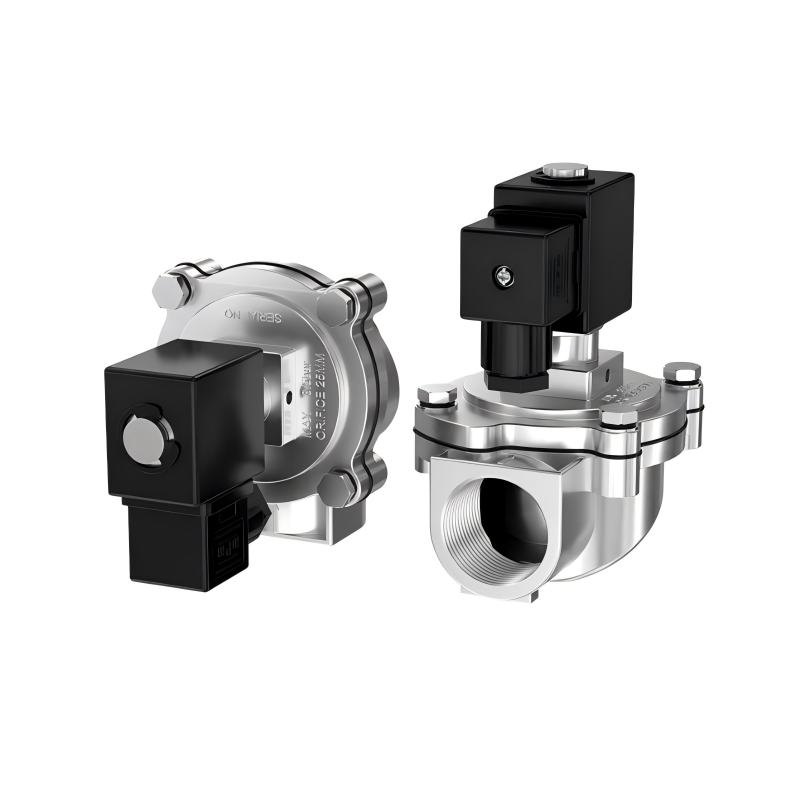

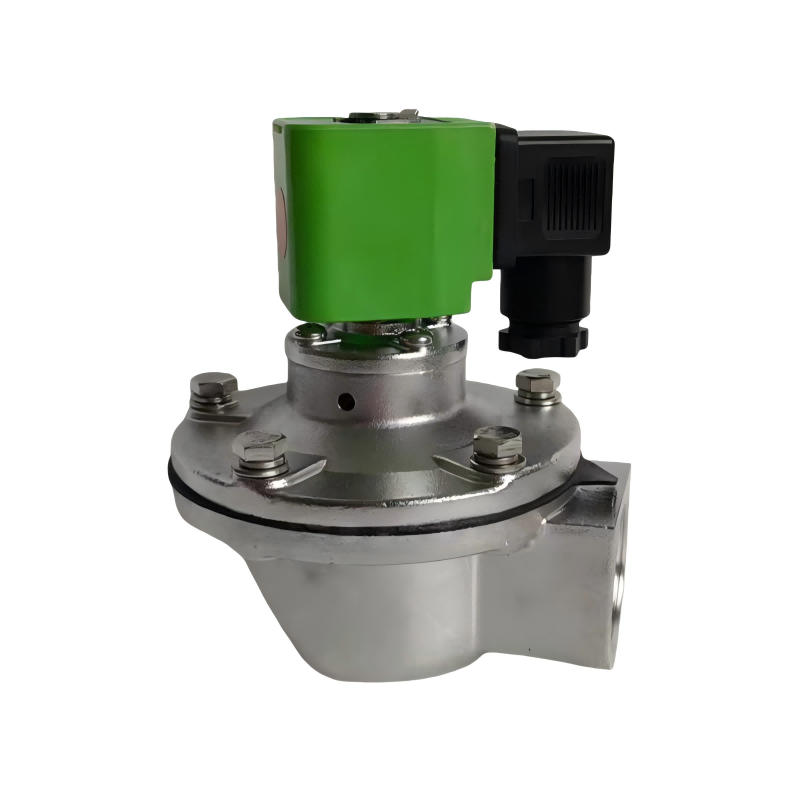

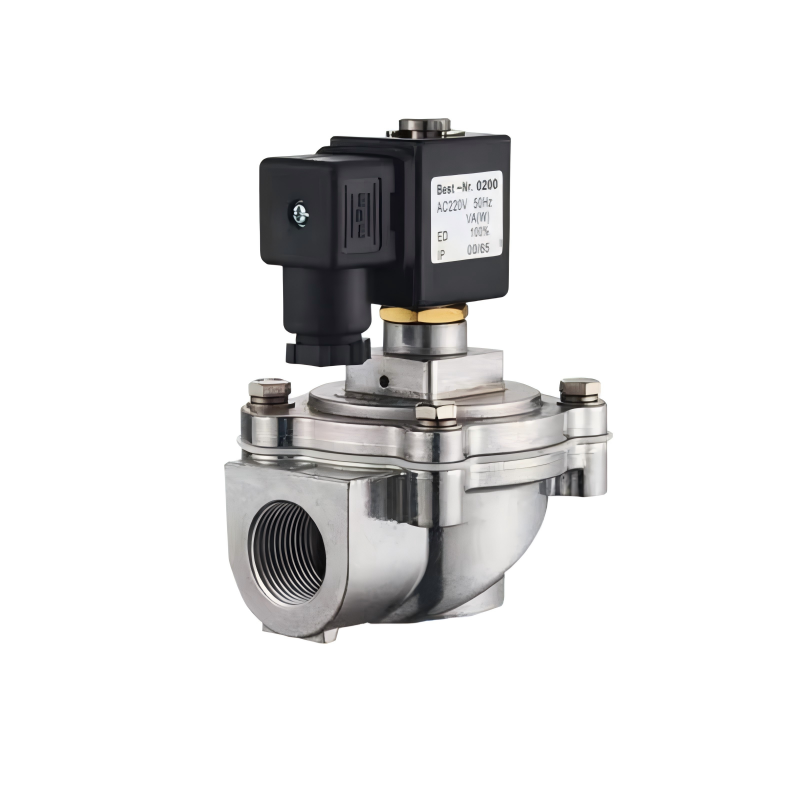

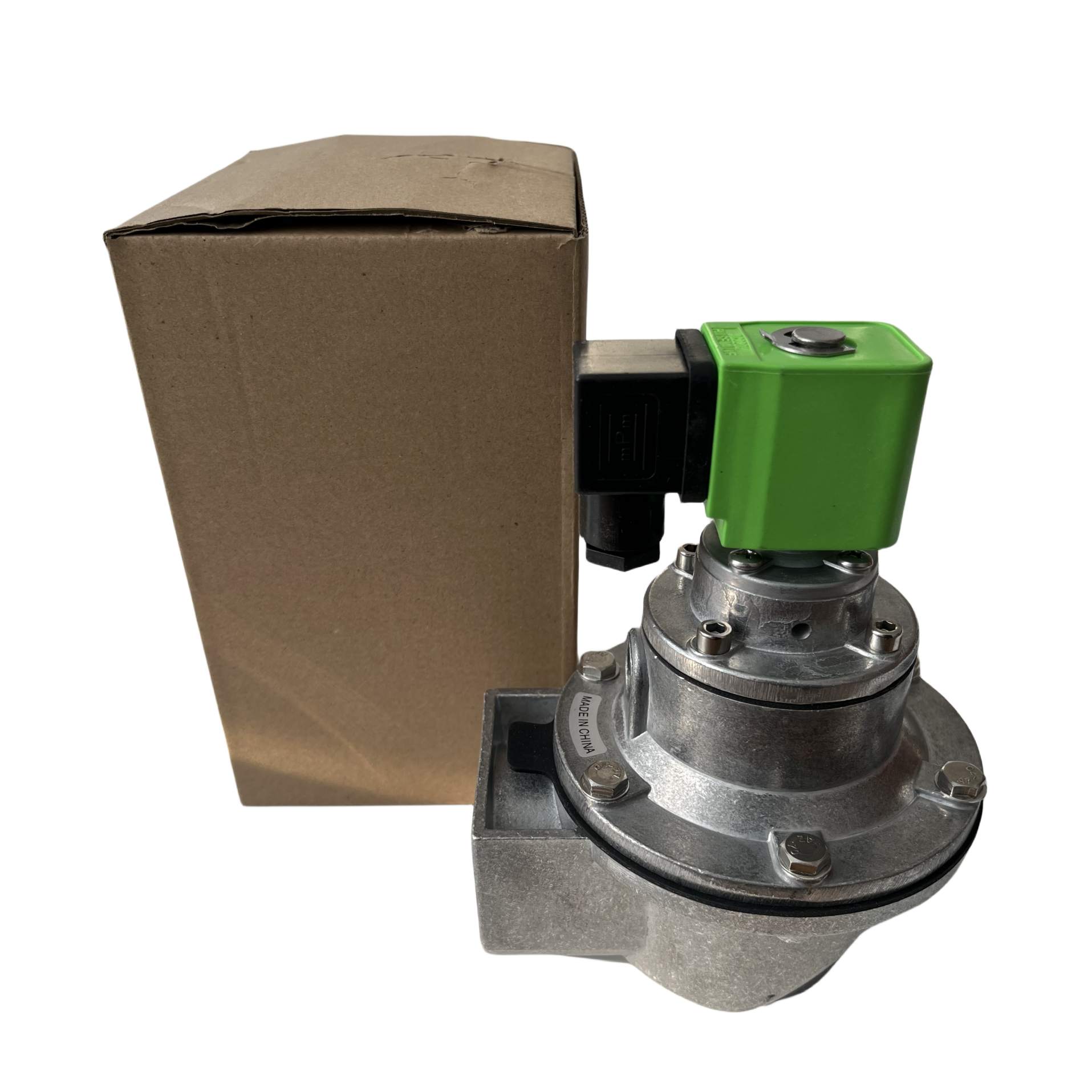

صمام نبض DMF-Z

إن صمام النبض الكهرومغناطيسي ذو الزاوية اليمنى DMF-Z عبارة عن صمام ذو ملف لولبي متخصص مصمم خصيصًا للاستخدام مع مجمعات الغبار الأكياس. إنه بمثابة مفتاح الهواء المضغوط لنظام التنظيف بالنفث النبضي في مجمعات الغبار ذات الأكياس النفاثة النبضية. يتم التحكم فيه بواسطة إشارات الخرج من أداة التحكم في النفث النبضي، ويقوم بالتنظيف النفاث النبضي على أكياس المرشح صفًا تلو الآخر (أو غرفة تلو الأخرى). وهذا يحافظ على مقاومة مجمع الغبار ضمن نطاق محدد مسبقًا، مما يضمن قدرته على المعالجة وكفاءة جمع الغبار مع تحقيق هدف نفض الغبار عن أكياس الفلتر.

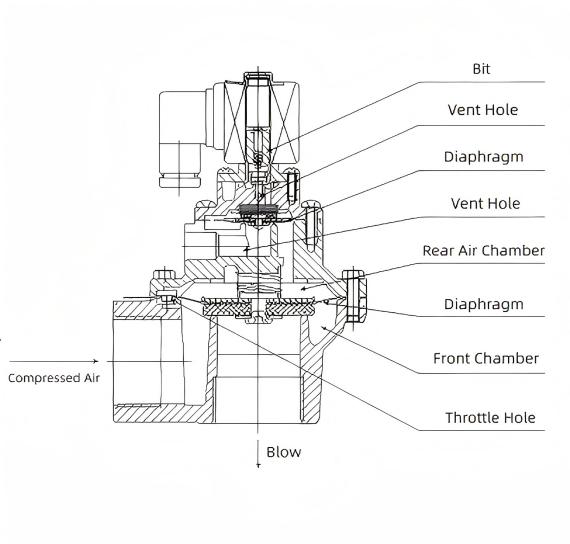

رسم تخطيطي

الميزات الهيكلية

تم تصنيع جسم الصمام وغطاء صمام النبض الكهرومغناطيسي ذو الزاوية اليمنى DMF-Z من سبائك الألومنيوم المصبوبة. بعد معالجة السطح، فإنها تظهر مقاومة ممتازة للتآكل. يتم مبركن الحجاب الحاجز وحشية الختم ومركب باستخدام عمليات جديدة. يتكون رأس الطيار الكهرومغناطيسي من مواد مغناطيسية ومواد حماية مغناطيسية من الفولاذ المقاوم للصدأ. النوابض والسحابات كلها مصنوعة من الفولاذ المقاوم للصدأ. يتم إدخال أنبوب توصيل موزع الهواء (غرفة الهواء) وأنبوب نفخ مجمع الغبار في مدخل ومخرج الصمام على التوالي. يتم إغلاق كلا الطرفين عن طريق تشديد صواميل الضغط. تتوفر الصمامات بثلاثة مواصفات — 20، و25، و40S — للاختيار في مجمعات الغبار ذات الأكياس النفاثة النبضية ذات سعات مختلفة لمعالجة (تنقية) الهواء. جسم الصمام وغطاءه مصبوبان للحصول على كثافة عالية، مع طلاء شفاف يعزز مقاومة التآكل. يستخدم ختم الحجاب الحاجز مركبًا من المطاط المعدني للحصول على صلابة ممتازة وأداء مانع للتسرب. يوفر رأس الطيار الكهرومغناطيسي سحبًا مغناطيسيًا قويًا مع تشغيل سريع الاستجابة وموثوق. يُظهر الصمام أداء فتح فائقًا، حيث يفتح بشكل موثوق عند 85% من الجهد المقدر. كما أنه يُظهر أيضًا أداء إغلاق ممتاز، حيث يُغلق بشكل موثوق عند ضغط هواء يبلغ 0.15 ميجا باسكال.

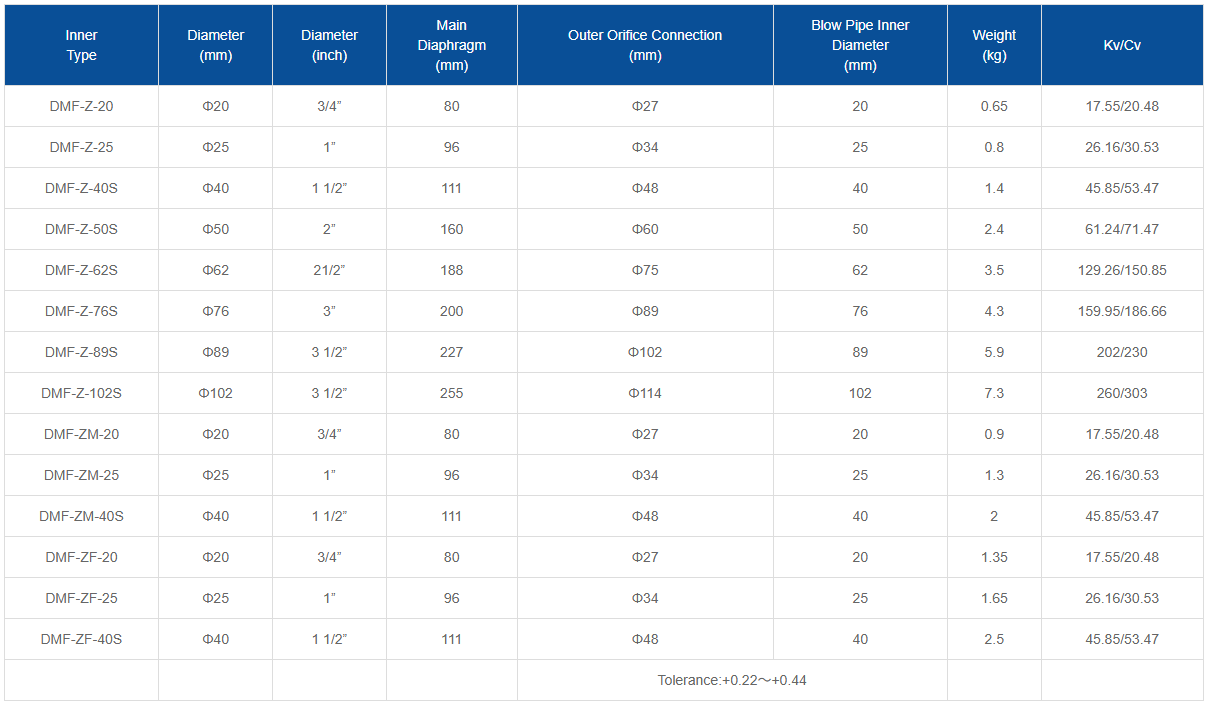

حدود

مبدأ العمل

يقسم الحجاب الحاجز صمام النبض الكهرومغناطيسي إلى غرف أمامية وخلفية. عندما يتم إمداد الهواء المضغوط من خلال فتحة الخانق إلى الحجرة الخلفية، فإن ضغط الحجرة الخلفية يجبر الحجاب الحاجز على إغلاق مخرج الصمام، مما يضع صمام النبض الكهرومغناطيسي في الحالة "المغلقة". عندما تتوقف الإشارة الكهربائية من وحدة التحكم النفاثة النبضية، تتم إعادة ضبط عضو صمام الملف اللولبي. يتم إغلاق فتحة تهوية الحجرة الخلفية، ويؤدي الضغط المتزايد في الحجرة الخلفية إلى إجبار الحجاب الحاجز على إغلاق مخرج الصمام، مما يعيد صمام الملف اللولبي إلى الحالة "المغلقة". يتحكم صمام النبض الكهرومغناطيسي في فتح وإغلاق منفذ تنفيس جسم الصمام عبر الإشارات الكهربائية. أثناء تخفيف الصمام، يتم تنفيس الغاز المضغوط في الحجرة الخلفية، بينما يتم اختناق الغاز المضغوط في الحجرة الأمامية بواسطة منفذ التفريغ الخاص بالحجاب الحاجز، مما يؤدي إلى رفع الحجاب الحاجز لبدء نفخ النبض. عندما يتوقف جسم الصمام عن التفريغ، يملأ الغاز المضغوط الغرفة الخلفية بسرعة من خلال فتحة التخميد. ونظرًا للاختلاف في مناطق تحمل القوة على جانبي الحجاب الحاجز مقابل جسم الصمام، تصبح قوة الغاز في الحجرة الخلفية هي المهيمنة. يؤدي هذا إلى إغلاق الحجاب الحاجز فوق منفذ تفريغ الصمام بشكل موثوق، مما يوقف تفريغ صمام النبض.

مجالات التطبيق

قطاع معدات إزالة الغبار

مجمعات الغبار الكيس: باعتبارها المكون الأساسي لنظام التنظيف بالنفث النبضي، يتم التحكم في هذه الوحدات بواسطة وحدات تحكم النفث النبضي لنفخ الهواء المضغوط بشكل تسلسلي في أكياس الفلتر، مما يحافظ على مقاومة مجمع الغبار ضمن الحدود المحددة مسبقًا. وهذا يضمن قدرة معالجة ثابتة وكفاءة تجميع الغبار، مما يجعلها مستخدمة على نطاق واسع للتحكم في الغبار في التعدين، ومواد البناء، والمعادن، والصناعات الكيميائية.

مجمعات الغبار النبضية ذات صندوق الهواء: يمكن دمج بعض صمامات النبض DMF-Z ذات الزاوية اليمنى في أنظمة النفاث النبضي الخاصة بمجمعات الغبار النبضية ذات صندوق الهواء، والتي تعمل جنبًا إلى جنب مع هيكل صندوق الهواء لتحقيق إزالة الغبار بكفاءة.

مجال تنقية الهواء

معدات تنقية الهواء الصناعية: تستخدم للتحكم في تدفق الهواء، وإزالة الغبار من أسطح الفلتر، وتعزيز كفاءة التنقية، وإطالة عمر الفلتر. مناسبة للصناعات ذات المتطلبات الصارمة لنظافة الهواء، مثل الإلكترونيات والأدوية وتجهيز الأغذية.

أنظمة تنقية الهواء التجارية: في معدات تنقية الهواء لمراكز التسوق والفنادق ومباني المكاتب والأماكن المماثلة، تساعد صمامات النبض DMF-Z في تحقيق ترشيح وتنقية الهواء بكفاءة.

الصناعة الكيميائية

فصل وتنقية الغاز: يستخدم في وحدات فصل الغاز أثناء الإنتاج الكيميائي للتحكم الدقيق في تدفق الغاز وضغطه، مما يضمن الاستقرار والكفاءة في عملية الفصل.

التحكم في غاز المفاعل: داخل المفاعلات الكيميائية، ينظم مدخل/مخرج الغاز والضغط للحفاظ على ظروف تفاعل مستقرة، مما يعزز جودة التفاعل وسلامته.

قطاع الطاقة

محطات الطاقة الحرارية: تتحكم في تدفق غازات الاحتراق والبخار لتحسين عمليات الاحتراق، وتحسين كفاءة الطاقة، وتقليل انبعاثات الملوثات.

أنظمة تنقية الغاز: تعمل على إدارة عملية إزالة الغبار والجسيمات أثناء تنقية الغاز لضمان جودة الغاز وتقليل التلوث البيئي.

أنظمة استعادة الغبار

يستخدم لتنظيم تدفق الغاز والضغط ودرجة الحرارة لاستعادة الغبار وإعادة استخدامه بكفاءة، مما يقلل من تلوث العادم. ينطبق في مراحل استعادة الغبار عبر الأسمنت والسيراميك والزجاج والصناعات ذات الصلة.

أنظمة التحكم في السوائل

توظيف القوة الكهرومغناطيسية لتنظيم تدفق السائل وتدفقه بدقة في الإنتاج الصناعي. يستخدم في أنظمة نقل وقياس السوائل في الصناعات الكيميائية والصيدلانية وتجهيز الأغذية والصناعات المماثلة.
